Heterogene Fusion von IR Night Vision Kameras

In Nutzfahrzeugen, Baumaschinen, landwirtschaftlichen Fahrzeugen und anderen Anwendungen müssen Kameras nicht nur tagsüber klare Straßen- und Fahrzeuginformationen liefern, sondern auch nachts bei Nebel, Regen und schlechten Lichtverhältnissen zuverlässig arbeiten.

Herkömmliche Kameras für sichtbares Licht sind jedoch in gewissem Maße auf Umgebungslicht angewiesen. Wenn sich die Lichtverhältnisse verschlechtern oder die Wetterbedingungen herausfordernd werden, kann die Bildhelligkeit abnehmen, Details können verloren gehen und die Zielkonturen können weniger klar werden.

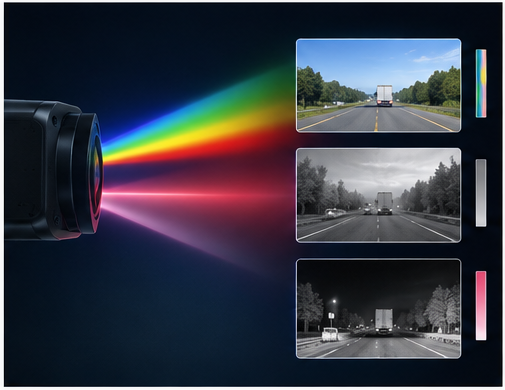

Durch die Kombination von Technologien für sichtbares Licht und Infrarot-Bildgebung und die Nutzung ihrer komplementären spektralen Informationen können Fahrzeugsichtsysteme eine zuverlässigere Wahrnehmung in komplexen Umgebungen erreichen.

Was sind die Unterschiede zwischen sichtbarem Licht, NIR und IR Nachtsicht?

Bildgebung mit sichtbarem Licht

Visible-Light-Kameras bieten natürliche Farben und reiche Szenendetails. Sie schneiden besonders gut bei Tageslicht oder gut beleuchteten Umgebungen ab und bleiben eine grundlegende Bildgebungstechnologie für Fahrzeugsichtsysteme.

Nahinfrarot (NIR)

Nahinfrarotlicht liegt jenseits des sichtbaren Spektrums und kann vom menschlichen Auge nicht direkt gesehen werden. Bildsensoren können jedoch auf bestimmte NIR-Wellenlängen reagieren. Bei schlechten Lichtverhältnissen kann NIR zusätzliche Bildinformationen liefern und die Sichtbarkeit von Objekten in dunklen Bereichen verbessern.

Infrarot (IR) Nachtsicht

IR-Nachtsicht funktioniert typischerweise mit IR-LEDs für aktive Beleuchtung. Wenn das Umgebungslicht unzureichend ist, bietet Infrarotlicht eine zusätzliche Beleuchtung für die Kamera, so dass sie weiterhin Bilder bei schwachem Licht oder sogar bei fast dunklen Bedingungen aufnehmen kann.

Einfach ausgedrückt:Sichtbares Licht bietet tagsüber reichhaltige visuelle Informationen, während NIR- und IR-Nachtsicht zusätzliche Wahrnehmungsmöglichkeiten bei schlechten Lichtverhältnissen und bei Nacht bieten.

Warum Visible Light und IR kombinieren?

Jede Imaging-Technologie hat ihre eigenen Stärken und Grenzen.

Visible-Light-Kameras zeichnen sich durch die Erfassung natürlicher Farben und Szenendetails aus, aber ihre Leistung kann bei schlechten Lichtverhältnissen beeinträchtigt werden. IR-Nachtsicht kann die Zielsichtbarkeit in dunklen Umgebungen verbessern, kann aber die natürlichen Farben und Szeneninformationen, die durch Bildgebung im sichtbaren Licht bereitgestellt werden, nicht vollständig ersetzen.

Daher ist das Ziel nicht zu bestimmen, welche Technologie besser ist, sondern ihre komplementären Stärken zu kombinieren.

Durch die Integration von Informationen aus verschiedenen Spektralbändern können Fahrzeugsichtsysteme bei sich ändernden Lichtbedingungen nützlichere visuelle Daten erhalten, was zur Verbesserung der Wahrnehmungsstabilität in komplexen Umgebungen beiträgt.

Wie hilft IR Night Vision bei Nebel, Regen und schwachen Lichtbedingungen?

Unter nebligen Bedingungen kann ein reduzierter Szenenkontrast entfernte Objekte verschwommen erscheinen lassen. Die Einführung von NIR- oder IR-Bildgebung bietet eine zusätzliche Informationsquelle, die über das sichtbare Licht hinausgeht und die Zielwahrnehmung verbessert.

Bei Regenfällen können Regentropfen, Straßenreflexionen und wechselndes Umgebungslicht Highlights, Reflexionen und Verlust von Details verursachen. Multispektrale Informationen können zusätzliche nützliche Daten für die nachfolgende Bildverarbeitung liefern.

In der Nacht und in Umgebungen mit schwachem Licht bieten IR-LEDs eine aktive Beleuchtung, so dass Umgebungsobjekte vom Bildsensor detektierbar bleiben.

Daher geht es bei IR-Nachtsicht nicht nur darum, "das Bild heller zu machen". Es fügt eine weitere Quelle für spektrale Informationen hinzu, die Fahrzeugsichtsystemen helfen, unter schwierigen Lichtbedingungen eine stabilere Bildgebungsleistung aufrechtzuerhalten.

Schlüsseltechnologien hinter zuverlässigen IR Night Vision Kameras

1. IR-LEDs und Wellenlängenauswahl

Verschiedene IR-Wellenlängen haben unterschiedliche Eigenschaften. Zum Beispiel können 850nm IR-LEDs, die üblicherweise in Fahrzeuganwendungen verwendet werden, von Bildsensoren effektiv erkannt werden, während sie für das menschliche Auge im Wesentlichen unsichtbar bleiben, wodurch sie sich für die Nachtsicht und die Überwachung bei schlechten Lichtverhältnissen eignen.

2. Bildsensor

Die Lichtempfindlichkeit und die spektrale Reaktion des Sensors beeinflussen direkt die nächtliche Bildgebungsleistung. Daher müssen IR-LEDs, Objektiv und Bildsensor richtig aufeinander abgestimmt werden, anstatt sich nur auf die Spezifikationen einer einzelnen Komponente zu konzentrieren.

3. IR-CUT

Bei Tag- und Nachtkameras schaltet der IR-CUT-Mechanismus entsprechend den Umgebungslichtverhältnissen.

Tagsüber filtert es unerwünschtes Infrarotlicht, um eine natürlichere Farbwiedergabe zu erhalten. Nachts schaltet es um, damit mehr Infrarotlicht den Sensor erreichen und mit den IR-LEDs für die Nachtsichtbildgebung zusammenarbeiten kann.

4. ISP und Bildverarbeitung

Die vom Sensor aufgenommenen Rohbilder erfordern auch eine ISP-Verarbeitung. Belichtung, Rauschunterdrückung, Helligkeit, Kontrast, HDR und Nachtsichtalgorithmen können die endgültige Bildqualität beeinflussen.

Daher erfordert eine IR-Nachtsichtkamera, die für Nutzfahrzeuge entwickelt wurde, eine Gesamtoptimierung für Lichtquelle, Objektiv, Sensor, IR-CUT und Bildverarbeitung.

Vom „Sehen“ zum „Zuverlässiger sehen“

Für Fahrzeugkameras ist der Wert der Nachtsichttechnologie nicht einfach, den Fahrern zu helfen, nachts zu "sehen". Noch wichtiger ist, dass es stabile und nützliche visuelle Informationen liefert, wenn sich die Umweltbedingungen ändern.

Vom sichtbaren Licht bis hin zu NIR und IR, von der Einzelspektrum-Bildgebung bis zur multispektralen Fusion und mit der Integration von HDR-, ISP- und KI-Bildanalyse entwickeln sich Fahrzeug-Vision-Systeme von der traditionellen "Bilddarstellung" hin zu einer intelligenteren Umweltwahrnehmung.

Für Nutzfahrzeuge, Baumaschinen und landwirtschaftliche Fahrzeuge kann dieser Ansatz eine zuverlässigere visuelle Grundlage für Nachtfahrten, Blind-Spot-Überwachung, Rückfahrassistenz und intelligente Sicherheitssysteme bieten.
